產品介紹

        本系列預裝式變電站適用于40.5KV及以下、額定頻率為50HZ的三相交流配電系統，容量配置在2500KVA以下的住宅小區、商廈賓館、大型工地、高層建筑、工礦企業及臨時性的施工場所，適用于環網供電，也適用于放射式終端供電。

　　本系列預裝式變電站具有結構緊湊，成套性強，運行安全可靠，維護方便，造型美觀等優點；具有體積小，占地面積小，可選擇性大，現場安裝量小，安裝調試周期短，以及隨負荷中心移動等特點。

使用環境條件

        海拔高度不超過1000m ，若使用特殊訂購的變壓器和低壓元器件，可達海拔3000 m。

　　環境溫度最高不超過+40°C ，最低不低于-25°C ；24小時周期內平均溫度不超過+35°C。

　　戶外風速不超過35m/s。

　　空氣相對濕度不超過90%(+25°C)。

　　地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2。

　　無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

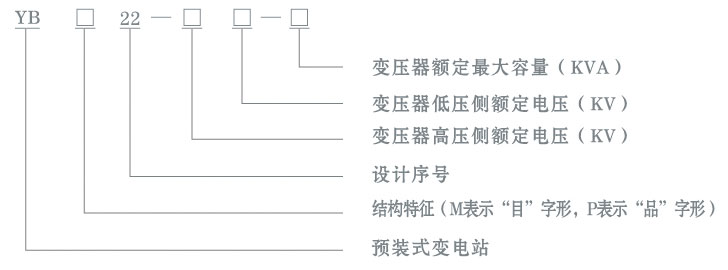

型號及含義

結構特點

        本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全。高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器室可選擇油浸式變壓器和干式變壓器，設有自起動強迫風冷系統及照明系統。低壓室根據用戶要求，可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同需求，并方便用戶的供電管理，提高供電質量。

　　高壓室結構緊湊合理，并具有全面防誤操作聯鎖功能。變壓器在用戶有要求時，可設有軌道，能方便地從變壓器室兩側大門進出。各室均有自動照明裝置，另外，高、低壓室所選用全部元件性能可靠、操作方便、使產品運行安全可靠、操作維護方便。

　　采用自然通風和強迫通風兩種方式，使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫控裝置，按整定溫度能自動啟動和關閉，保證變壓器滿負荷運行。

　　箱體結構能防止雨水和污物進入，并采用特種鋼板或鋁合金板制作，經防腐處理，具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，同時外形美觀。

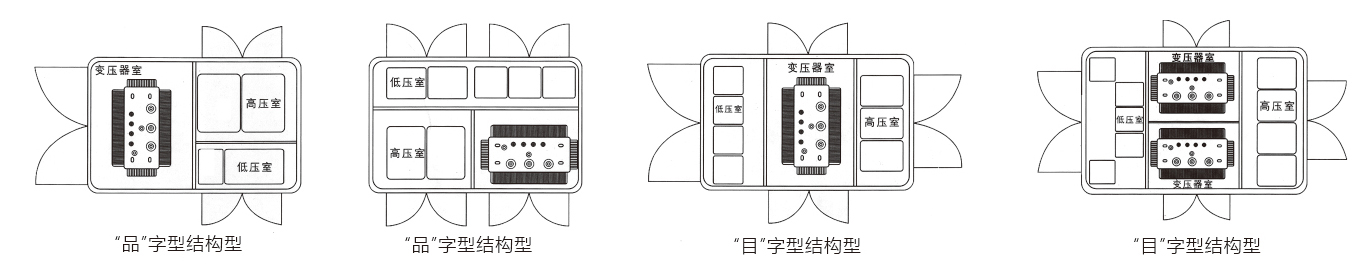

　　箱變結構分為“品”字型和“目”字型。

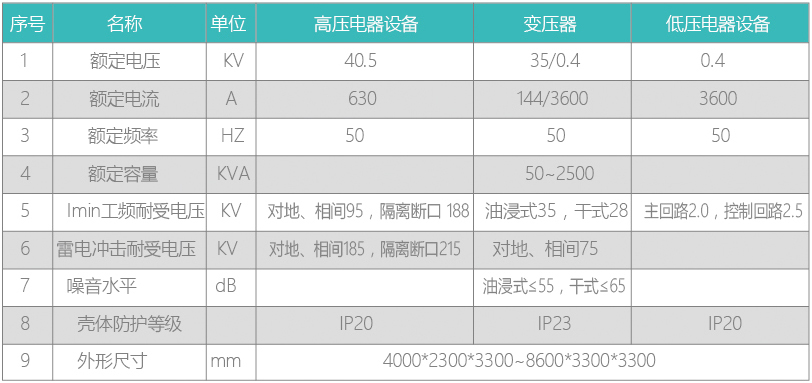

主要技術參數

箱變結構圖
